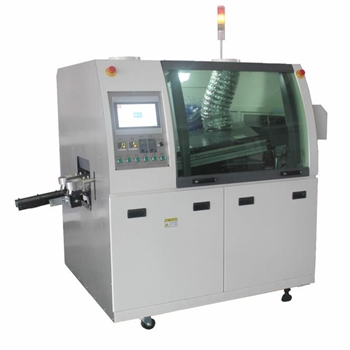

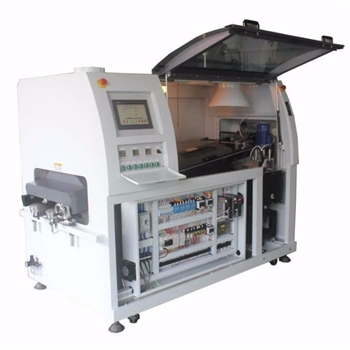

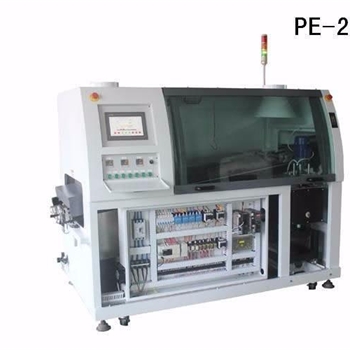

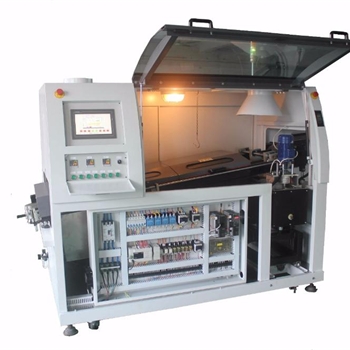

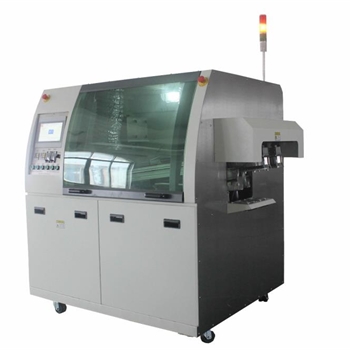

PE-250微电脑小波峰焊

产品类型
微电脑双控波峰焊
产品型号
PE-250
加工定制
依客户需求定制
产品重量
依客户需求定制
产品规格
依客户需求定制
额定载荷
依客户需求定制
电动功率
依客户需求定制
销售专线
鹏艺科技 - 追求精工品,质铸造行业品牌!

鹏艺微电脑双控无铅波峰焊接机PE-250节能特点

■    全自动运输动力系统,无级变频调速,自动同步入板,PCB板自动进入喷雾系统

 助焊剂喷雾系统采用扫描式喷雾方式,根据PCB的尺寸大小,手动调整宽窄,使助焊剂的润湿范围达到最佳效果,鹏艺研发喷嘴及无杆气缸,PLC控制,准确可靠

助焊剂回收系统采用迷宫式自动回收系统.清理便捷,维护方便

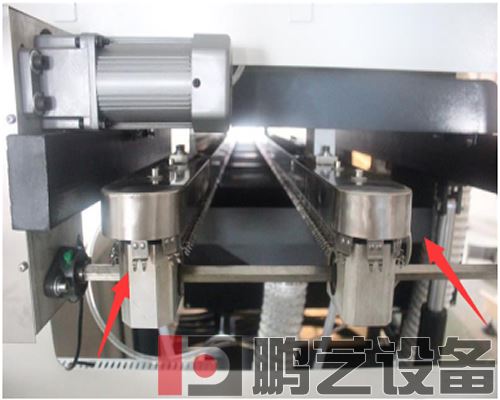

 特制不绣钢运输链爪,带自动清洗功能,不粘锡,确保PCB板的焊接质量,达到环保效果

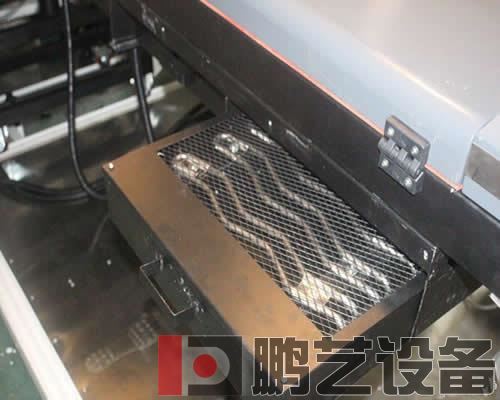

 预热系统采用无逢不绣钢蛇形发热管二段预热,可按PCB大小分段加热,内加保温层,升温快,温度均匀,≤±2℃,上加保护网,预热区内部温度在140℃的情况下外部温度小于50℃,安全又节能。


PCB板进入锡炉焊接区,自动开始焊接,焊接完毕后自动停止波峰。

 锡炉无铅环保独立设计,升降与进出,方便安全,便于清理

 锡炉采用优质进口不锈钢制做,硅酸铝保温材料保温,炉内温度270℃的情况下炉外温度≤60℃,保温效果极佳,安全性极高

 锡炉采用3面发热方式,加热升温快,设计自动开/关机时间

 锡炉采用进口高温马达,无级变频调速,独立控制,波峰性能稳定

 锡炉加热采用高速PID外热式二段独立控制,升温迅速,两侧面保温解决了锡炉暴锡的缺点

 波峰整机总功率为6KW

 整机设计安全合理,灵敏的故障报警系统,确保设备性能的稳定,操作人员的安全。

 整机内部噪音70分贝,外部噪音60分贝以下.符合国际标准、环保要求。

 整机外观线条流畅,前门气釭式结构,后门拉推式结构.开启安全、方便、省力。整机设计合理、高效、节能、安全、环保。

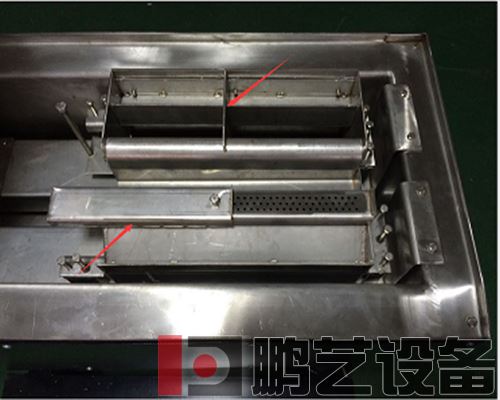

鹏艺按键式无铅双波峰焊接机超低氧化锡炉,全新喷口设计

■ 波峰焊的锡渣是怎么产生的?高温锡暴露在空气中,均会与空气中的氧气发生反应,产生黑色粉末的锡渣。波峰焊里的锡在波峰滚动时使高温锡大量的与空气接触从而更容易产生大量的锡渣,鹏艺波峰焊锡炉喷嘴可根据你要过的PCB板的宽窄进行调整,减少了无效焊接区的面积,使焊锡与空气接触面积保持最小,大大的减少了焊锡的氧化量。锡渣氧化量每8小时在0.8-2.0KG以内(根据PCB板的大小而异)


整机技术参数:


PCB板可调宽度
Max.50~250mm
PCB板高度 750±50mm
PCB板运输速度 0~900MM/Min
PCB板运输角度(焊接倾角) 3~7度
PCB板运输方向 L→R/R→L(可选)
PCB板上元件高度限制 Max.100mm
波峰焊数量 双波
预热区长度 600mm
预热区数量
1
预热区功率 6KW
预热区温度 室温~250°C可设置
加热方式 台湾镁发热管
冷却区数量 1
冷却方式 环球风扇自然风冷却
适用焊料类型 无铅焊料/普遍焊料
锡炉功率 6KW
锡炉溶锡量
Approx.180kg(根据客户要求)
锡炉温度 室温~300°C、控制精度±1-2°C
温度控制方式 P.I.D+SSR
整机控制方式 触摸屏+按扭双操作控制,可以手动/自动控制,运输速度可调可数显,温度可调可数。
助焊剂容量
Max5.2L
助焊剂流量 10~100m1/min
喷雾方式 无杆气缸+鹏艺喷头
电源 3相5线制380V
启动功率(总功率) max.12kw
正常运行功率 Approx.6kw
气源 4~7KG/CM2
机架尺寸 L1400×W1200×H1500MM
外型尺寸 L2100×W1200×H1500MM
重量 Approx.500kg
